產品用途

KYN28A-12(Z)型鎧裝移開式交流高壓封閉開關設備(以下簡稱開關柜)，系三相交流50Hz單母線及單母線分段系統的戶內成套配電裝置。

鎧裝移開式交流高壓封閉開關設備用于接受和分配3-35kv的網絡電能并對電路實行控制及保護、監測。開關柜具備“五防”功能，配置VS1型或國產型ZN630高性能真空斷路器，并可配置真空接觸器、負荷開關。

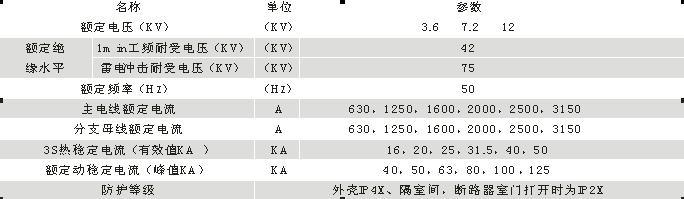

技術參數

??

結構簡介??

開關柜的柜體是裝配式結構，主要構件是用敷鋁鋅薄鋼板，經數控加工機床加工而成。由于采用了多重折彎工藝和拉鉚螺母、高強度螺栓等，使開關柜在保證足夠強度和剛性的同時，重量更輕，抵御有害氣體腐蝕的能力更強，而且外觀更加美觀。?

鎧裝移開式交流高壓封閉開關設備的柜體結構按照柜內主要功能元件分隔為小車室、主母線室、電纜室(電流互感器室)和繼電器室。除了繼電器室以外，其余各個隔室均設置通向柜頂?shù)氖鹿逝艢馔ǖ馈?/p>

??

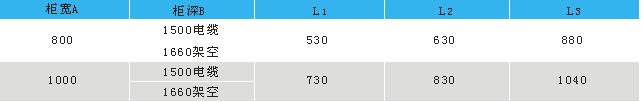

外型尺寸

??柜高 2300(2200)
